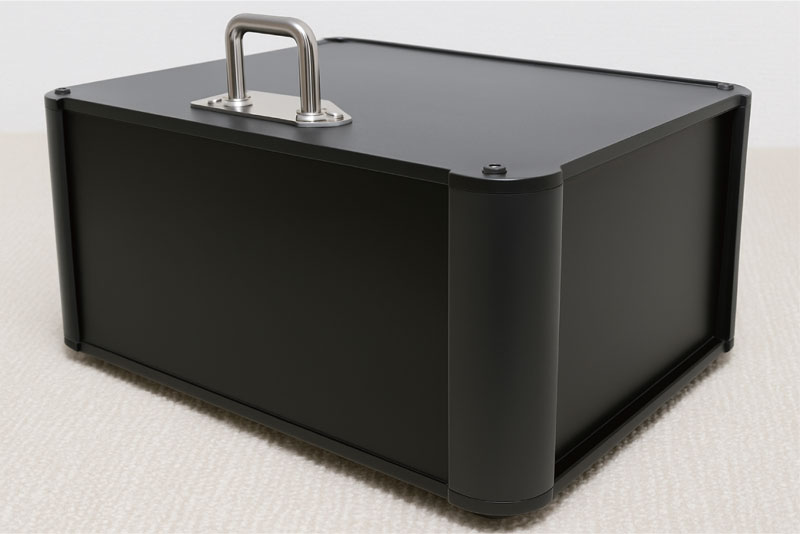

QuarterMaster 4500 は、ナノバブルの挙動を高精度に解析できる、最新の可視化・解析ツールです。
レーザー反射と高解像度カメラを組み合わせた本装置は、ナノバブルの反射強度や分布、微細構造の変化をリアルタイムで観測・記録することが可能です。
機能：ナノバブルの増減比較、浄水器の性能比較、純水の性能比較
標準構成品
本体制御ソフトウェア（Pythonベース）
高解像度カメラ（USB3.0）
本体サイズ：L 240 mmW 160mm H140mm
キャリブレーションパネル（オプション）
GUI画面
リアルタイム画像表示
ボタン操作（撮影・解析）

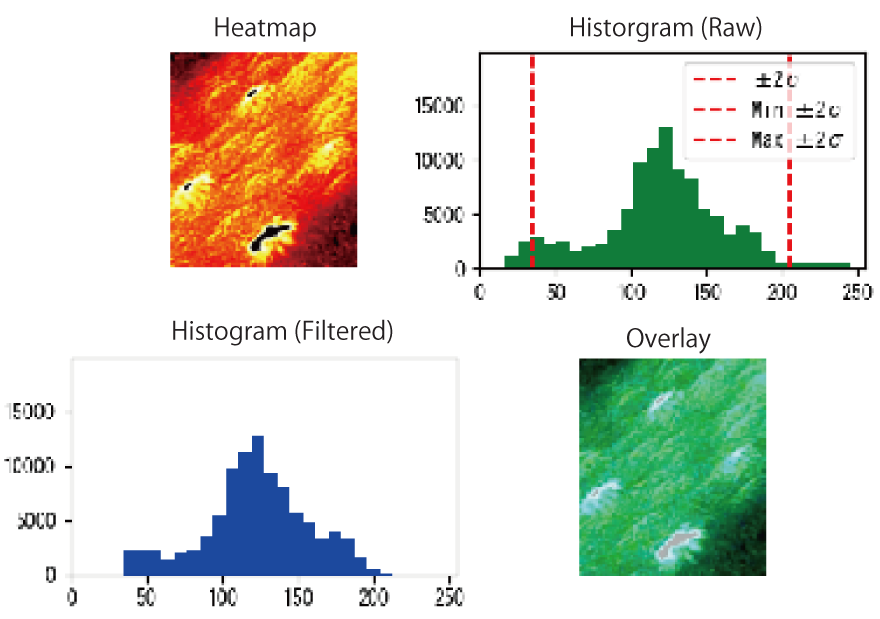

計測結果の即時グラフ化
結果のPNG保存／PDF出力可能
仕様一覧
| 項目 | 内容 |
|---|---|
| カメラ解像度 | 4500万画素 |
| レーザモジュール | 530 nm(0.9mW) |
| フレームレート | 最大 30 fps |
| 入力信号 | カラー画像（BGR） |
| 出力形式 | PNG, CSV, PDF |
| 対応OS | Windows 10 / 11 |
| 使用言語 | Python + OpenCV + Tkinter GUI |
| サイズ | コンパクト設計（本体 + カメラモジュール） |
解析指標の例
解析内容
高周波領域のパワー比。微細構造の変化を反映
スペクトルの複雑度・拡散性を数値化
テクスチャの荒さ（局所勾配）
画像の整然さ・均一性
画素間の類似傾向
